锤式破碎机

锤式破碎机是最常见的矿山设备，它主要用来破碎矿石物料如：花岗岩，页岩，石灰石，铁矿石等。锤式破碎机简称锤破机，或锤破，又叫锤式粉碎机、锤石机，常见的类型有两种：环锤式破碎机，重锤式破碎机。以下为您介绍它的工作原理和类型型号。

锤式破碎机的工作原理及类型

工作原理

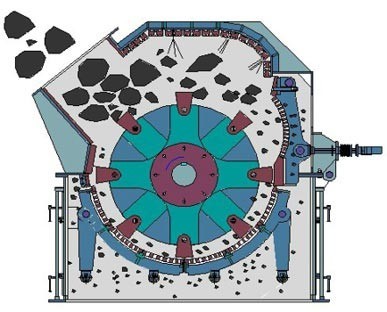

锤式破碎机的工作原理如图1所示。主轴上装有锤架2，在锤架上挂有锤头1，锤头在锤架上能摆大约120度的角度。在机壳的下半部装有篦条。为了保护机壳，在其内壁镶有衬板。由主轴、锤架、锤头组成了旋转体称为转子。物料进入锤式破碎机中，受到调整旋转的锤头的冲击而被破碎。物料获得能量又以调整冲击衬板而第二次破碎。较小的物料通过篦条排出，较大的物料在篦条上再次受到锤头的冲击被破碎，直到全部通过篦条排出。

型号和类型

锤式破碎机的种类很多，可以按照下列结构特征进行分类：

a、按转子的数目，分为单转子和双转子两类。

b、按转子的旋转方向，分为不可逆式和可逆式两类。

c、按锤头的排列方式，分为单排式和双排式两类。

d、按锤头在转子上的连接方式，还可以分为固定锤式和活动锤式两类。

单转子锤式破碎机

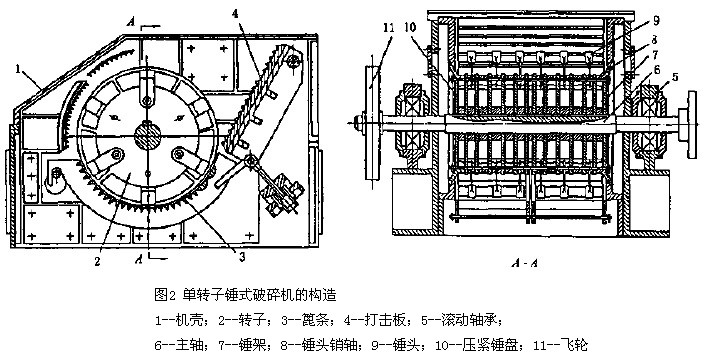

如图2所示为单转子、不可逆式、多排、活动锤头的锤式破碎机。由机壳1、转子2篦条3、打击板4和滚动轴承5等部分组成。机壳的上部有一加料口，下部的两面和两侧壁均设有检修孔，便于检修，调整和更换篦条或锤头。整个机体用地脚螺栓固定在混凝土基础上。圆弧状的卸料篦安装在转子下部，篦条的排列方向与转子运动方向垂直，锤头与篦条之间的间隙，可通过螺栓来调节。当破碎机内进入金属物或过负荷时，主轴上的安全销即被剪断，起到了保护作用。

双转子锤式破碎机

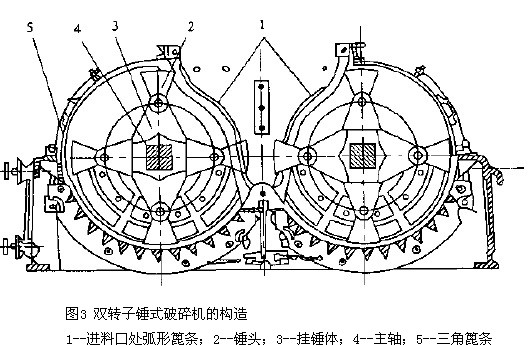

如图3所示。它有两根平行的主轴，安装两个转子。两转子由单独的电动机带动作相向旋转，进料口设在机壳上方正中，下面有两排弧形篦条，回转锤头从弧形篦条之间的间隙中通过。物料在弧形篦条上，受两组相向回转的锤头打击，预破碎后的小声物料通过弧形篦条继续受到锤头的打击， 经卸料篦条卸出。该破碎机的破碎比较大，一般为30～40，生产能力也比单转子高。

锤破机的性能及应用

锤式粉碎机的优点是：破碎比大（一般为10～25，高的可达50），生产能力高，单位产品电耗低，机械结构简单，体型紧凑，操作维护容易，产品粒径小而均匀，过粉碎少。锤式破碎机的缺点是：粉碎坚硬物料时，锤头、篦条、衬板磨损大，金属材料消耗多，检修时间较长，不适宜破碎粘湿物料。锤式破碎机适用于脆性、中硬、含水不大的物料的破碎，主要用来破碎石灰石、煤、页岩及石膏等。对于细碎的锤式破碎机，可以得到粒度为10mm以下的产品；粗碎的锤式破碎机，可得到粒度为25～35mm的产品。

锤式破碎机的规格用转子直径D乘以长度L表示，例如PCK1000mm*800mm，PCK表示型号为可逆式锤式粉碎机，转子直径为1000mm，转子长度为800mm，锤式破碎机的规格见下表。
