强磁磨矿过程的设备有一段球磨机、螺旋分级机、细筛、水力旋流器、二段球磨、脱渣筛等部分构成。圆筒矿仓内的粉矿由电振给矿机给入一段球磨机的联合给矿器内进行一段粗磨，由一段球磨机输出矿浆中的粗矿经螺旋分级机返回到一段球磨机中进行再次加工，一次分级溢流经一段细筛处理，筛上部分矿浆进入泵池，泵池中的矿浆用泵提升到水力旋流器中，水力旋流器分级出的细矿浆用泵打到脱渣筛部分;旋流器沉砂进入二段球磨机中进行再磨;细筛筛下部分矿浆经另一泵池用泵打给脱渣筛;脱渣筛上部矿浆进入泵池，由泵打入旋流器，筛下部分进入后续作业。
磁选过程是赤铁矿选矿工艺流程中的一个重要环节，其主要目的是将经磨矿过程磨好的粒度合格的矿浆选别为品位合格的精矿矿浆和尾矿矿浆。磁选机的分选过程是影响选矿生产指标精矿品位和金属回收率的 一个环节，直接决定了选矿产品铁精矿的质量。

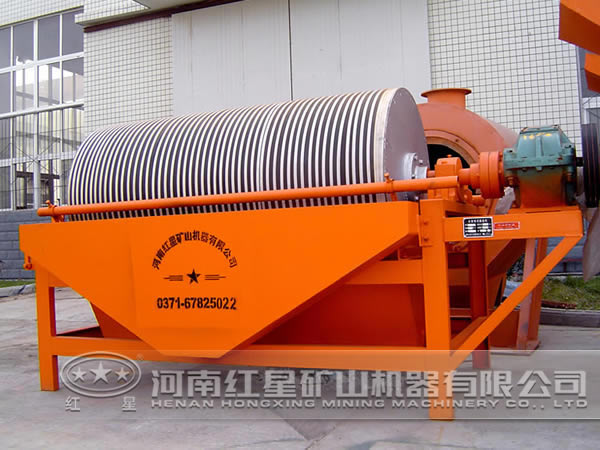

强磁选过程的主体设备主要由强磁选机转盘、给矿系统、给水系统、励磁系统几部分组成。由磨矿工序产生的粒度合格的矿浆由给矿泵输入到强磁机转盘上的分选箱，分选箱带着矿浆进入磁场区域，矿粒在磁场中受到的作用力包括磁力、漂洗水冲力、矿粒之间的摩擦力、重力等。含铁的磁性较强的矿粒和磁性较弱的矿粒在磁场中受力不同，而运动途径不同，磁性较强的矿粒被吸附在强磁机齿板上，磁性较强的矿粒随着分选箱继续转动，转出分选区后，此时没有磁场作用，被卸矿水冲下而成精矿，磁性较弱的矿粒被冲矿漂洗水流冲掉为尾矿。
强磁选别部分采用三段的磁选流程，一段采用弱磁选，一段弱磁选的尾矿进入二段磁选过程，精矿为最终的强磁精矿。二段采用强磁选别，二段强磁选的尾矿进入浓缩机进行浓缩脱水并送入三段强磁进行扫选，其精矿为强磁部分的最终精矿。三段采用强磁扫选，最终得到强磁的精矿和尾矿。
