在新型干法水泥生产中,篦式冷却机的破碎机为锤式破碎机。该破碎机的锤轴在运行过程中易出现断轴和窜轴现象,为了避免对系统造成严重的后果,需要及时处理这种故障。对锤轴进行改进是一种有效的 。

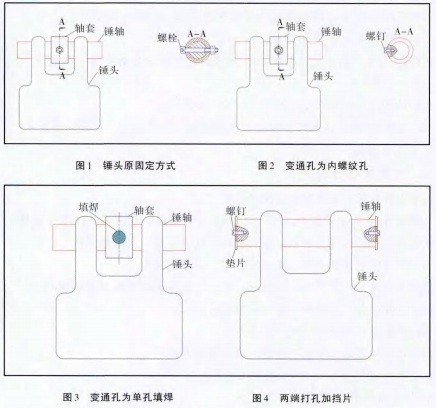

改进前需要对锤式破碎机锤轴的固定方式(图1)进行分析。原破碎机锤头是为了防止在破碎过程中发生锤轴脱落现象,因此在锤轴上加固定轴套,轴套和锤轴采用活套形式,在锤轴的径向上打通孔,轴套和锤轴用螺栓穿过并用锤轴固定,螺母端紧固后用电焊点焊。这种固定方式使锤轴在运行过程中易出现锤轴从螺栓孔处断裂的现象。
改进方案有三种:
1)如图2所示,将锤轴上打通孔改为锤轴上打内螺纹孔,用螺栓固定。螺栓紧固后应将螺杆与轴套电焊。
这种方案的优点是节约材料,锤轴可以反复利用。缺点是打内螺孔对锤轴依然存在着损伤。
2)如图3所示,只在轴套上打孔,锤轴和轴套的固定方式为在开孔处填焊。
这种方案的优点是更换简单、方便,节约时间,对锤轴的损伤小。缺点是在焊接不牢的情况下可能会出现窜轴现象。
3)如图4所示,将轴套取消,在锤轴的两端打内螺孔,用螺栓加上防止窜动的挡片进行固定。螺栓紧固后必须将螺杆与挡片与锤轴结合处进行电焊。
这种方案的优点是对锤轴的损伤小,不用加工轴套,锤轴可以反复使用。缺点是工序较多,安装稍显复杂。
