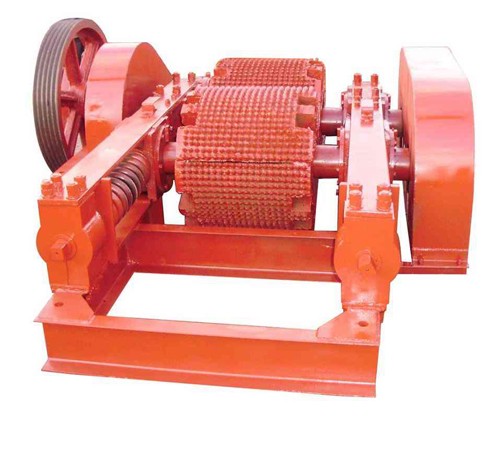

齿辊式破碎机需要针对不同的粒度要求，配以不同的齿形及布置形式，来 对物料的选择性破碎。设计齿辊式破碎机时，合适的齿形及布置形式才能保证产品的粒度、优化粒度组成、减少过粉碎、延长齿的使用寿命。本文目的是阐述破碎齿的布置形式与破碎机产品粒度之间的关系。
整机破碎齿布置的一个原则是：两齿辊在做运动的过程中形成的任何空间尺寸都应得到相应的控制。破碎辊齿的布置包括四个方面：轴向布置、径向布置、齿的安装倾角、相邻齿盘间齿的交错角度。
（1）轴向布置
相邻两排齿间的轴向距离大致为破碎粒度的2/3-3/4，硬度高、韧性强的物料距离取最小值，硬度低、韧性弱的物料距离取 值。
（2）径向布置
径向布置即圆周方向布置。破碎齿在圆周方向的布置对产品的粒度有决定性作用，破碎齿齿前空间尺寸基本等于破碎要求粒度的1.5 。相邻两个齿间所能包含的空间尺寸大致为破碎粒度的1.2-1.6 ，两齿顶弧长为破碎粒度的2.2-2.5 。这一关系可根据具体破碎物料的硬度、韧性及破碎特性作相应调整。
（3）齿的安装倾角
破碎齿的安装角度是指破碎齿的中心线同破碎辊切线的夹角，应根据破碎物料的破碎性和粒度大小来确定。
（4）相邻齿的交错布置角度
为了保证整个破碎过程为一线性过程，不容易卡料，破碎齿沿轴线方向应采用螺旋布置形式，相邻齿盘沿圆周方向错开一定角度。其次破碎机载荷均匀，所受冲击小，有利于减少破碎功耗节约能源，并提高破碎机的使用寿命。
