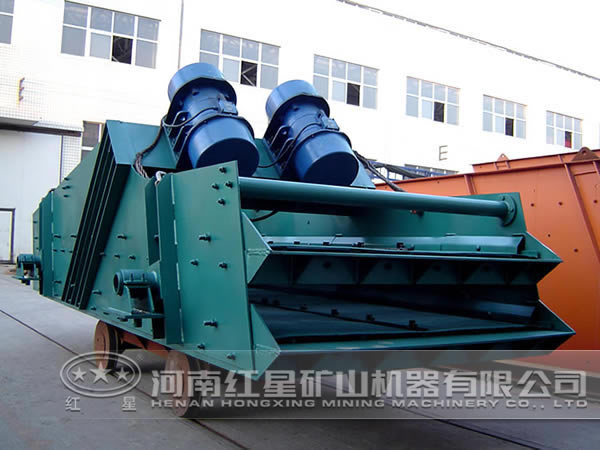

直线振动筛的图片
直线振动筛工作时，两台同步且方向相向的电机使激振器产生激振动力，筛箱依靠两台相同的振动电机做相反方向自同步旋转，使支承在减振器上的整个筛机做直线振动，物料从入料端落入筛箱后，迅速前进、松散、透筛，完成 筛分作业，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业。
工作原理：当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。
产品特点：直线振动筛（直线筛）稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。
ZKR型直线振动筛：本筛机主要用于煤、矿石等散状物料的脱水、脱介、脱泥和干、湿物料的粒度分级。本机为双电动机驱动，带块偏心外置式自同步振动器的座式安装振动筛，电动机可左装或右装。主要用于冶金、矿山、煤炭、建材、电力、化工等行业，尤以冶金行业用途 最为广泛，是高炉槽下、焦化厂、选矿厂常用的振动筛分机械设备。
一般技术要求：直线振动筛侧对称点振幅差值不应超过0.5mm，筛箱横向摆动不应大于1mm。振动频率偏差不应超过规定值的2.5%。轴承的部位温度升高不应超过40度， 温度不应超过七十五度，直线筛运转平稳，不应有异常响声，空负荷噪声不应超过85db(A)。
筛箱：侧板所有钢材应符合GB/T 699和GB/T 700的规定，其抗拉强度不应低于406MPa，并不得拼接。侧板平面度误差每平方米不应超过1mm。筛框各联接部位的联接件应采用高强度螺栓或环槽铆钉，高强度螺栓不应低于10.9s级，环槽式铆钉抗拉强度不应低于785MPa。
振动器与联接装置：振动器装配后应转动灵活，无卡阻现象，轴向窜动不应超过2mm。 向联轴器应符合QC/T 29082的要求。
支承弹簧：支承弹簧应用橡胶复合弹簧，两者应能互换通用。每台直线筛所用的应分组选配，装配后筛侧对称点高度差不应超过3mm，每组弹簧的刚度差不应超过规定值的5%。
外观质量要求：直线、圆振动筛涂漆表面应符合标准规定，所有外露的非加工表面涂漆前均应除锈蚀，油污。涂漆应均匀，不应有脱漆、皱纹、气泡、流痕及裂纹等缺陷。
河南郑州红星机器是一家以大型矿山设备为主的生产厂家，公司生产各种型号的振动筛、直线振动筛，可以用于化工，选矿，选煤等多种作业，另可订制产品，欢迎广大新老客户前来参观订货。
