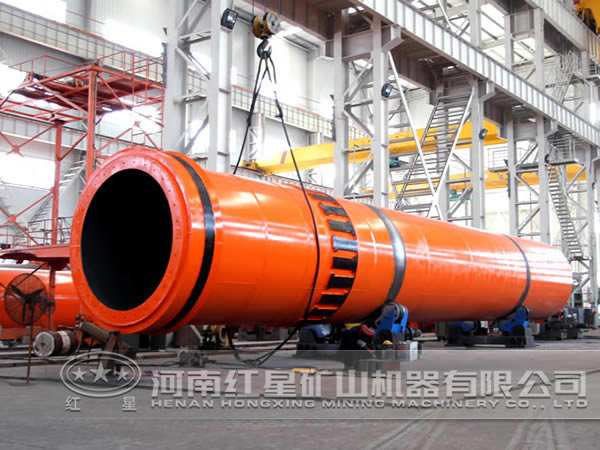

回转式烘干机结构一般由筒体、轮带(滚圈)、托轮装置、挡轮装置、传动装置、卸料装置和密封装置组成。筒体上装有轮带并支承在托轮上，轮带两侧还装有一对挡轮，以指示和限制筒体沿轴向窜动，筒体通过齿轮带动回转。
1、轮带
轮带又称滚圈，用铸钢车削加工而成，通过垫板，挡块等零件，活套安装在筒体外圈上，其结构形式和固定方式与回转窑类同。筒体有前后两个轮带。轮带的作用是把筒体和物料的重量传递给托轮支承装置。
2、托轮支承装置
托轮支承装置有前后两档且构造相同，每档由二个托轮，四个轴承和一个大底座组成。作用是支承轮带，使筒体转动，并起径向定位作用。托轮用铸钢制成。托轮的结构及布置与回转窑类同。
3、挡轮装置
一般在靠出料端轮带两侧各装一个，其轴线与筒体垂直。某侧挡轮转动是筒体上窜或下滑的标志，因此又称“信号挡轮”，在操作中应避免使上挡轮或下挡轮长时间连续转动。挡轮的结构与回转窑的普通挡轮结构类同。
4、转动装置
传动装置包括电动机、减速机、齿轮等部分，电动机通过减速机带动小齿轮。小齿轮则与固定在筒体上的大齿圈啮合使筒体转动。大齿圈与筒体的连接方式有切线弹簧板连接，刚性连接等，其中前者应用最多。后者仅在小型烘干机上采用。
5、密封装置
由于烘干机在负压下操作，回转的筒体两端与固定部分之间衔接处应有密封装置，防止冷空气跑入。密封装置通常有重锤摩擦圈式及迷宫式等。
6、卸料装置
由卸料箱组成，用于卸料和排气，要求密封不漏气。
